Электронное устройство Термена "РИТМИКОН" Волков Н. В., Казань, НИИ "Прометей", 1996

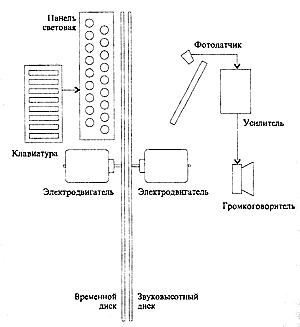

Для отсчета ритма в инструменте используется оригинальный механизм, в который входят источники света и вращающиеся диски с отверстиями.
|
|
Световая панель содержит источники света для генерации ритмических рисунков. Лампочки расположены вертикально в два ряда. Функция "временного" диска заключается в получении желаемых ритмических рисунков. Типичная скорость 60-70 об/мин. Диски размещены на оси таким образом, что кружки отверстий в обоих дисках дают возможность свету попадать на фотодатчик, когда отверстие в каждом диске соосно со световым источником и фотодатчиком. Допустим, что "звуковысотный диск" вращается со скоростью 600 об/мин, а "временной" диск вращается со скоростью 60 об/мин. Включим одну лампочку. Отверстие "временного" диска совмещается с осью луча каждые 100 мсек. и остается соосным 11,4 мсек. с этим отверстием. В течение этих 11,4 мсек. семь отверстий "звуковысотного диска" успевают совмещаться с осью луча. Таким образом, отверстия "временного" диска действуют как маска или окно для света, проходящего сквозь отверстия "звуковысотного" диска. Когда отверстие медленного "временного" диска соосно с источником света и фотодатчиком, окно открывается, и в это время напротив него поочередно оказывается несколько отверстий "звуковысотного" диска. Этот процесс может легко быть использован в варианте со множеством ламп. Каждая лампа создает серию импульсных звуковых тонов. Интерференция (биения) этих звуков и создает необычные ритмы. Реферативный обзор составлен по материалам американской печати. |
